Sensor Ultrasonic Ping Parallax

Sensor ultrasonic adalah sebuah sensor yang memanfaatkan pancaran gelombang ultrasonic. Sensor ultrasonic ini terdiri dari rangkaian pemancar ultrasonic yang disebut transmitter dan rangkaian penerima ultrasonic disebut receiver.

Sensor  ini dapat mengukur jarak antara 2 cm sampai 300 cm. keluaran dari sensor ini berupa pulsa yang lebarnya merepresentasikan jarak. Lebar pulsanya bervariasi dari 115 uS sampai 18,5 mS. Sensor ultrasonic ping parallax terdiri dari sebuah chip pembangkit sinyal 40KHz, sebuah speaker ultrasonik dan sebuah mikropon ultrasonik. Speaker ultrasonik mengubah sinyal 40 KHz menjadi suara sementara mikropon ultrasonik berfungsi untuk mendeteksi pantulan suaranya.

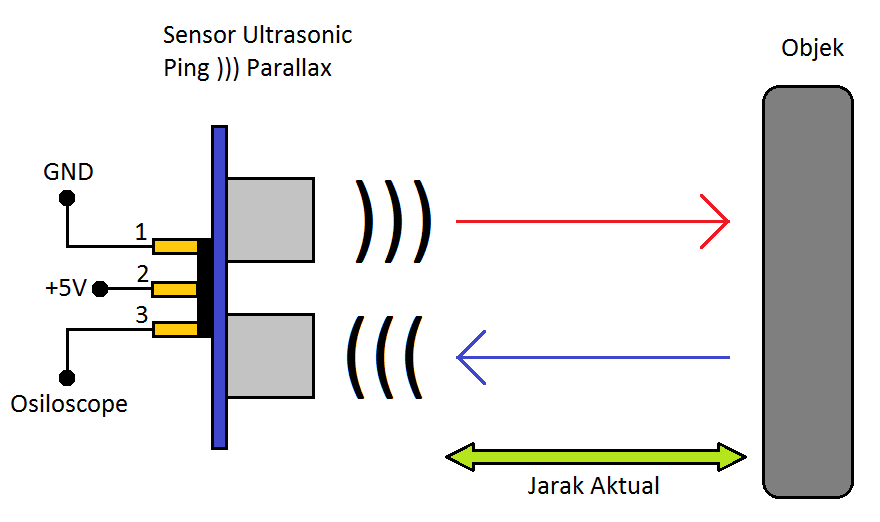

Berikut adalah cara kerja sensor ultrasonic ping parallax.

1. Pin yang digunakan sebagai jalur data sensor dijadikan output.
2. Mikrokontroler memberikan pulsa trigger (pulsa high dengan tOUT selama 2 µs sampai 5 µs).
3. Kemudian setelah memberikan trigger, pin tersebut dijadikan input.
4. Sensor memancarkan gelombang ultrasonic sebesar 40KHz selama 200 µs (tBURST).
5. Gelombang ultrasonic ini akan merambat diudara dengan kecepatan 344.424 m/detik atau 1 cm setiap 29.034 µs.
6. Gelombang tersebut akan mengenai objek kemudian terpantul kembali ke sensor.
7. Selama menunggu pantulan, sensor akan menghasilkan sebuah pulsa (high)
8. Pulsa ini akan berhenti (low) ketika gelombang suara pantulan terdeteksi oleh sensor.
9. Lebar pulsa tersebutlah yang yang dipresentasikan sebagai jarak antara sensor ping dengan objek.
10. Lebar pulsa high (tIN) akan sesuai dengan lama waktu tempuh gelombang ultrasonik untuk 2x jarak ukur dengan obyek yang kemudian dapat merepresentasikan jarak antara sensor ping dengan objek.
11. Sinyal yang diterima oleh rangkaian receiver dikirimkan ke rangkaian mikrokontroler untuk selanjutnya diolah untuk menghitung jarak terhadap benda.
12. Benda di sini adalah benda yang bersifat memantul, bukan benda yang bersifat meredam sinyal.
